MCS-IP, MCS-IP-DA Modulo per la gestione
completa di un relè statico monofase zero-crossing.

Descrizione

Modulo adatto a comandare con un segnale logico 15Vdc 30mA un relè statico zero-crossing.
E’ in grado di convertire i diversi segnali di controllo che si trovano nell’ambito industriale,
come potenziometi  1-10K, 0-10V e 4-20mA. Questi segnali vengono convertiti in tempi

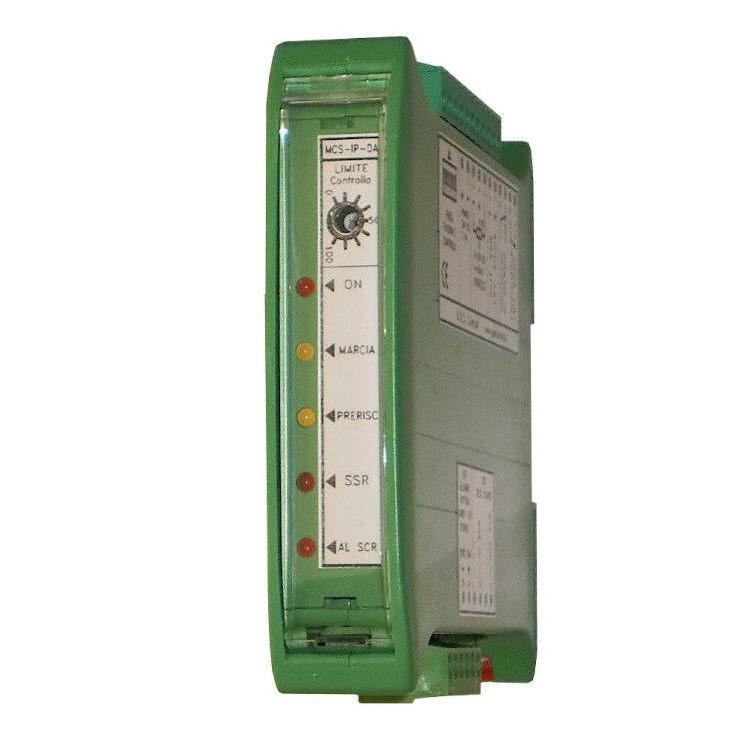

proporzionali (SSR) con tempi di ciclo da 0,5 o un 1 Sec. Sul frontale è presente un trimmer
di limitazione del segnale di controllo e i led di segnalazione eventi.  E’ in grado di eseguire
cicli di preriscaldo con percentuale fissa del 30% per tempi programmabili di 0,5-1-2 o 4 min.
Prevede la gestione di marcia e arresto del semiconduttore, attraverso un comando che abilita
prima un contatto per l’attivazione di un teleruttore di protezione e poi l’uscita  SSR per il
comando del relè. Prevede poi il ciclo inverso per l’arresto del sistema. Questa operazione di
marcia / arresto è fondamentale per non creare archi elettrici con contatti meccanici, causa
delle principali rotture per extratensione dei semiconduttori. La versione MCS-IP-DA ha in più
la possibilità di diagnosticare tramite un test continuo i possibili guasti del sistema, ossia
la rottura del fusibile extrarapido, la rottura totale del carico e i guasti del semiconduttore.
